Sự khác biệt giữa gia công đứng và gia công ngang là gì?
Cẩm nang kỹ thuật chuyên sâu dành cho ngành công cụ máy móc: Sự khác biệt cơ bản và các chỉ số hiệu suất cốt lõi của trung tâm gia công đứng so với trung tâm gia công ngang (VMC so với HMC)

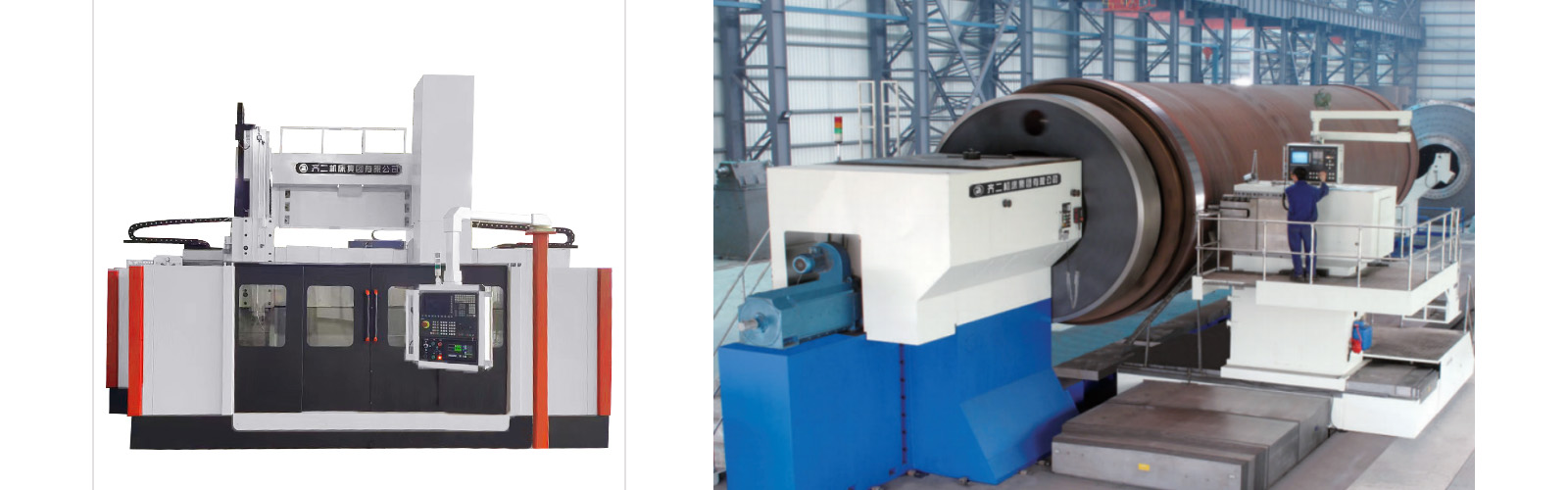

Trong ngành công nghiệp máy công cụ CNC,tiện CNC thẳng đứngSMáy tiện đứng và máy gia công ngang là hai loại phổ biến nhất. Khi đưa ra quyết định mua hàng, nhiều công ty thường phân vân giữa hai lựa chọn này:tiện CNC thẳng đứngS Các phương pháp gia công cơ khí có chi phí thấp hơn nhưng gặp phải những hạn chế về hiệu quả, trong khi các trung tâm gia công ngang lại có hiệu quả cực cao nhưng đòi hỏi một khoản đầu tư ban đầu khổng lồ.
1. Hướng và kích thước trục chính (Sự khác biệt về cấu hình vật lý):
• Gia công tiện CNC theo phương thẳng đứng (VMC):
Trục chính được định hướng theo chiều dọc, hướng xuống vuông góc với mặt sàn. Máy thường có cấu trúc khung chữ C nhỏ gọn. Do thiết kế đơn giản hơn, nó chiếm ít diện tích, thường chỉ cần từ 4 đến 10 mét vuông không gian xưởng.
• Trung tâm gia công ngang (HMC):
Trục chính được đặt nằm ngang, song song với mặt sàn. Các máy này thường được trang bị bàn xoay trục B tích hợp và hệ thống thay pallet tự động (APC). Do trọng lượng lớn và việc bổ sung các bộ phận tự động, diện tích chiếm chỗ của chúng thường lớn hơn từ 2 đến 3 lần so với máy tiện CNC đứng có thông số kỹ thuật tương đương (vượt quá 15 đến 30 mét vuông).
2. Tỷ lệ sử dụng trục chính và thời gian cắt (Sự chênh lệch về hiệu quả):
Đây là chỉ số quan trọng nhất xác định khoảng cách năng suất giữa hai loại máy móc này.
• Tỷ lệ sử dụng trục chính trung bình chotiện CNC thẳng đứng Chỉ khoảng 25% đến 30%.
Điều này là do các trung tâm gia công đứng thường yêu cầu sự can thiệp thủ công để dừng máy, mở cửa, làm sạch phôi và dỡ/nạp phôi. Trong một ca làm việc tiêu chuẩn 8 giờ, thời gian gia công thực tế—thời gian tạo ra giá trị—trên một trung tâm gia công đứng chỉ khoảng 2 đến 2,5 giờ.
• Tỷ lệ sử dụng trục chính của các trung tâm gia công ngang thường đạt mức cao tới 85%.
Nhờ hệ thống thay pallet tự động (APC) – cho phép máy thực hiện các thao tác cắt bên trong trên Pallet A trong khi người vận hành nạp/dỡ Pallet B một cách an toàn tại khu vực chuẩn bị bên ngoài – thời gian ngừng hoạt động được giảm thiểu đến mức tối đa. Trong cùng ca làm việc 8 giờ đó, thời gian cắt thực tế trên một trung tâm gia công ngang có thể lên tới 6,8 đến 7 giờ.
[Kết luận dữ liệu]: Trong các kịch bản sản xuất hàng loạt, sản lượng thực tế của một trung tâm gia công ngang thường tương đương với tổng sản lượng của 3 đến 4 trung tâm gia công CNC đứng.
3. Hiệu suất thoát phoi và tuổi thọ dụng cụ (Lợi ích từ các đặc tính vật lý):
• Gia công theo phương thẳng đứng:
Do trọng lực, phoi có xu hướng tích tụ trên bề mặt phôi hoặc bên trong các lỗ sâu, ngăn cản chất làm mát tiếp cận hiệu quả đầu dao. Quá trình cắt thứ cấp này (khi dao cắt lại các phoi đã rơi xuống) làm tăng tốc độ mài mòn dao và có thể làm xước bề mặt phôi.
• Gia công ngang: Vì trục chính nằm ngang, trọng lực khiến phôi vụn rơi tự nhiên và thẳng đứng ra khỏi vùng gia công trong quá trình cắt.
[Kết luận dữ liệu]: Môi trường tản nhiệt và hút phoi vượt trội do các trung tâm gia công nằm ngang cung cấp có thể kéo dài tuổi thọ dụng cụ trung bình từ 20% đến 30%, giảm đáng kể chi phí vật tư tiêu hao cho mỗi chi tiết.
4. Số lượng thiết lập và khả năng thích ứng của các bộ phận:
• Gia công theo phương thẳng đứng:
Lý tưởng để gia công các chi tiết hình đĩa và hình tấm. Thông thường, nó chỉ có thể gia công một mặt phẳng từ trên xuống. Để gia công một chi tiết sáu cạnh điển hình (như khối động cơ), một trung tâm gia công đứng thường yêu cầu 6 đến 7 lần thiết lập và căn chỉnh riêng biệt. Mỗi thao tác kẹp lại đều gây ra sai số định vị tích lũy.
• Gia công ngang:
Rất phù hợp cho các chi tiết hình hộp và nhiều mặt. Khi kết hợp với các đồ gá chuyên dụng và bàn xoay 360 độ, trung tâm gia công ngang có thể hoàn thành gia công bốn mặt—ngoại trừ mặt trên và mặt dưới—chỉ trong một lần thiết lập. Đối với cùng một chi tiết sáu mặt, trung tâm gia công ngang chỉ cần 2 đến 3 lần thiết lập để hoàn thành công việc, dẫn đến cải thiện đáng kể tỷ lệ sản lượng và độ chính xác hình học.
5. Chi phí mua lại và phân phối thị trường (Chiến lược danh mục đầu tư):
Theo dữ liệu lịch sử của ngành, có sự chênh lệch rất lớn về chi phí giữa hai loại máy này:
• Giá mua: Chi phí đầu tư ban đầu cho một trung tâm gia công ngang thường cao hơn gấp ba lần so với trung tâm gia công đứng.
• Khối lượng thị trường: Do các trung tâm gia công đứng có giá cả phải chăng, dễ vận hành và có rào cản gia nhập thấp đối với việc lập trình, nên doanh số bán hàng hàng năm của chúng xấp xỉ gấp bốn lần so với các trung tâm gia công ngang.
• Bí quyết của các xưởng sản xuất hàng đầu: Theo dữ liệu ngành, 61% các doanh nghiệp gia công có tỷ suất lợi nhuận cao nhất và tốc độ tăng trưởng nhanh nhất đã đầu tư vào các Trung tâm Gia công Ngang (HMC) – thường được sử dụng kết hợp với các đồ gá đa mặt. Điều này cho thấy rằng khi các doanh nghiệp chuyển đổi từ các xưởng nhỏ sang các nhà máy có lợi nhuận cao, HMC đóng vai trò là công cụ mạnh mẽ để tạo ra lợi thế cạnh tranh quyết định.
Các doanh nghiệp nên đưa ra lựa chọn như thế nào?
1. Khi nào nên chọn máy gia công đứng (VMC)?
• Khi ngân sách tương đối hạn chế.
• Khi trọng tâm chính là gia công các tấm phẳng hoặc các hốc khuôn liên quan đến một mặt phẳng duy nhất.
• Khi hoạt động như một xưởng gia công sản xuất theo hợp đồng với nhiều chủng loại sản phẩm khác nhau nhưng sản lượng thấp, đòi hỏi phải thay đổi sản phẩm thường xuyên hàng ngày giữa các dây chuyền sản xuất khác nhau.
• Khi diện tích sàn xưởng có hạn.
2. Khi nào nên chọn máy gia công ngang (HMC)?
• Khi có ngân sách chi tiêu vốn dồi dào.
• Khi có nguồn đơn đặt hàng dài hạn, số lượng lớn ổn định (ví dụ: linh kiện ô tô, thân bơm, các bộ phận kết cấu hàng không vũ trụ).
• Khi cần gia công các cấu trúc phức tạp dạng hộp hoặc các chi tiết nhiều cạnh.
• Khi lên kế hoạch tích hợp với Hệ thống Sản xuất Linh hoạt (FMS) hoặc cánh tay robot trong tương lai để đạt được sản xuất không người lái. Mặc dù chi phí máy móc ban đầu có thể cao gấp ba lần, nhưng việc tiết kiệm chi phí lương của 2-3 người vận hành - kết hợp với việc tăng gấp đôi năng lực sản xuất - cuối cùng sẽ dẫn đến chi phí sản xuất trên mỗi đơn vị thấp hơn khi tính toán trong dài hạn.
